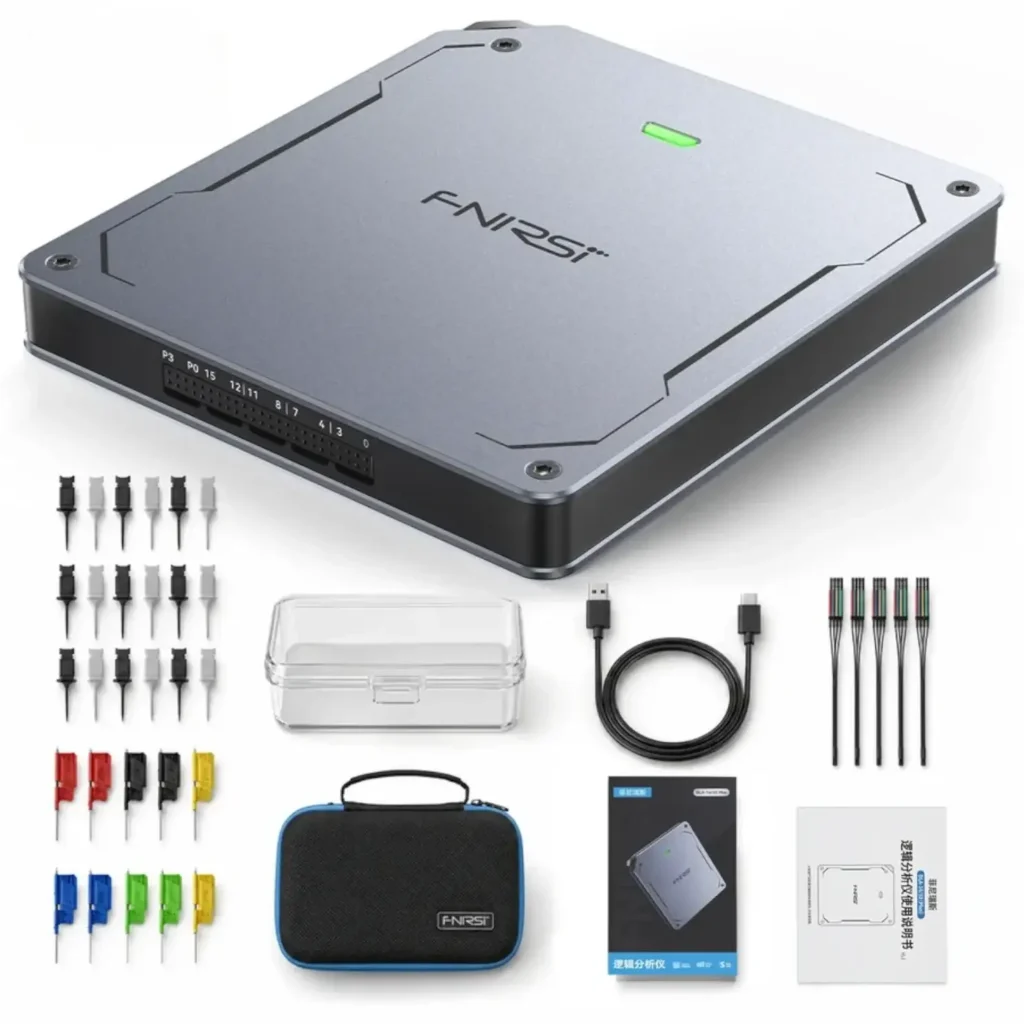

FNIRSI DLA-16 Plus: analizador lógico de 16 canales con muestreo de hasta 1 GHz, memoria de 4 Gbit, USB 3.0, decodificación avanzada y salida PWM de 4 canales.
Ver características
El analizador lógico FNIRSI DLA-16 Plus está diseñado para capturar, visualizar y analizar señales digitales en desarrollo electrónico, sistemas embebidos, reparación y laboratorio. Integra 16 canales digitales y muestreo de hasta 1 GHz para estudiar temporización, estados lógicos y comunicaciones entre circuitos.
En modo Buffer puede trabajar a 1 GHz con 1 u 8 canales y llega a 500 MHz utilizando los 16 canales. En modo Stream alcanza hasta 125 MHz con los 16 canales, una combinación adecuada cuando se necesita mantener alta resolución temporal sin superar 16 señales simultáneas.
La combinación de memoria de hardware de 4 Gbit, USB 3.0, distintos modos de adquisición, decodificación de protocolos y salida PWM permite usarlo tanto para localizar eventos breves como para registrar comunicaciones durante períodos prolongados.
| Marca | FNIRSI |
|---|---|
| Modelo | DLA-16 Plus |
| Tipo | Analizador lógico |
| Canales digitales | 16 |
| Muestreo máximo | Hasta 1 GHz |
| Muestreo Buffer con todos los canales | 16 canales / 500 MHz |
| Muestreo Stream con todos los canales | 16 canales / 125 MHz |
| Memoria de hardware | 4 Gbit |
| Ancho mínimo de pulso detectable | 2 ns |
| Frecuencia máxima de entrada | 200 MHz |
| Rango de tensión de entrada | -40 V a +40 V |
| Impedancia de entrada | 250 kΩ / 15 pF |
| Umbral lógico ajustable | -5 V a +5 V, pasos de 0,1 V |
| Modos de adquisición | Buffer / Stream / Roll |
| Salida PWM | 4 canales, 3,3 V, 1 Hz a 20 MHz |
| Interfaz con PC | USB 3.0 mediante USB Type-C |
| Velocidad USB | Hasta 5 Gbps |
| Alimentación | 5 V ±0,2 V |
| Consumo máximo | 460 mA a 5 V |
| Dimensiones aproximadas | 90 × 81 × 11,5 mm |
| Temperatura de operación | 0 a 70 °C |
Buffer prioriza la captura de alta velocidad usando la memoria interna de 4 Gbit. Stream permite adquisiciones más largas transfiriendo datos hacia la computadora, mientras que Roll facilita el monitoreo continuo de formas de onda digitales en tiempo real.
El software DLA-Logic permite buscar y decodificar comunicaciones digitales, configurar disparos, medir parámetros temporales, navegar capturas extensas y exportar datos en formatos compatibles. La ficha comercial actual informa más de 170 opciones de decodificación y una biblioteca abierta para incorporar protocolos personalizados.
Elegí el FNIRSI DLA-16 Plus si necesitás analizar hasta 16 señales digitales y priorizás velocidad con todos los canales activos. En esa condición llega a 500 MHz en Buffer y 125 MHz en Stream, por eso es la opción más directa para placas, buses y depuración digital de complejidad media.
El FNIRSI DLA-32 Plus conviene cuando el sistema exige observar más líneas al mismo tiempo. Suma 32 canales digitales, aunque con todos los canales activos trabaja a 250 MHz en Buffer y 50 MHz en Stream. La decisión depende de si priorizás cantidad de canales o velocidad con todos los canales conectados.
| Modelo | Canales digitales | Buffer con todos los canales | Stream con todos los canales |
|---|---|---|---|
| DLA-16 Plus | 16 | 500 MHz | 125 MHz |
| DLA-32 Plus | 32 | 250 MHz | 50 MHz |
El DLA-16 Plus está orientado a trabajos donde 16 líneas digitales cubren el sistema completo y se busca conservar la mayor frecuencia posible al observarlas en conjunto. Con los 16 canales activos mantiene hasta 500 MHz en Buffer y 125 MHz en Stream, por lo que resulta especialmente práctico para depurar lógica digital con buena resolución temporal sin sumar canales que no se van a utilizar.
También es una alternativa equilibrada para bancos de desarrollo, reparación electrónica y validación de prototipos en los que se necesita correlacionar señales de datos, reloj, control y estados lógicos dentro de un grupo de hasta 16 entradas.
