Osciloscopio Automotriz Hantek 6074BE Kit IV 4 Canales 70 MHz

Osciloscopio Automotriz Hantek 6074BE Kit IV 4 Canales 70 MHz

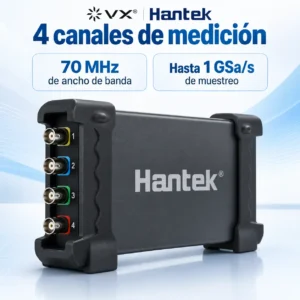

El Hantek 6074BE Kit IV es un sistema de osciloscopio automotriz USB de 4 canales desarrollado para analizar formas de onda en sensores, actuadores, sistemas de encendido, alimentación, arranque, carga y circuitos electrónicos del vehículo.

El osciloscopio ofrece 70 MHz de ancho de banda y muestreo en tiempo real de hasta 1 GSa/s. Los cuatro canales permiten comparar varias señales simultáneamente y evaluar sincronismos o relaciones temporales durante el diagnóstico.

El Kit IV agrega un conjunto amplio de accesorios automotrices, atenuadores, sondas de encendido, extensiones Coil-on-Plug, elementos de back-probing y pinzas de corriente CC-65 y CC-650, además de un maletín rígido para transporte.

Características principales

• Osciloscopio USB para computadora.
• 4 canales analógicos.
• Ancho de banda de 70 MHz.
• Muestreo en tiempo real de hasta 1 GSa/s.
• Memoria de adquisición de hasta 64K por canal según configuración.
• Resolución vertical de 8 bits.
• Sensibilidad de entrada de 2 mV/div a 10 V/div.
• Más de 20 mediciones automáticas, cursores y FFT.
• Registro y reproducción de formas de onda.
• Interfaz USB 2.0 y alimentación mediante USB.
• Software con configuraciones y pruebas orientadas a diagnóstico automotriz.
• Incluye pinzas de corriente CC-65 y CC-650 para ampliar el análisis de consumos y transitorios.

Especificaciones técnicas

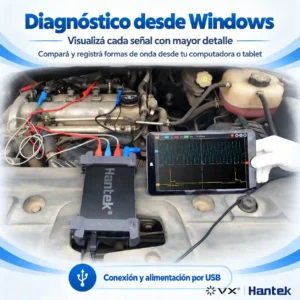

Diagnóstico automotriz

• Comparación de señales CKP y CMP y otros sincronismos.
• Análisis de inyectores, solenoides y actuadores eléctricos.
• Observación de encendido primario y secundario utilizando los accesorios adecuados.
• Medición de corriente de arranque, carga y actuadores mediante las pinzas incluidas.
• Evaluación de alternador, arranque y comportamiento del sistema eléctrico.
• Observación de la integridad eléctrica de buses CAN y LIN.
• Registro y comparación de varias señales en simultáneo mediante los cuatro canales.

Pinzas de corriente incluidas

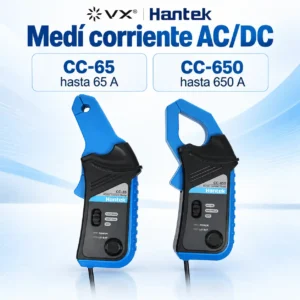

• Hantek CC-65 para mediciones de corriente AC/DC de hasta 65 A.
• Hantek CC-650 para mediciones de corriente AC/DC de hasta 650 A.
• Ambas permiten convertir la corriente del conductor en una señal observable con el osciloscopio, dentro de sus respectivos rangos.

Aplicaciones recomendadas

• Talleres de diagnóstico automotor.
• Análisis de sensores y actuadores.
• Sistemas de encendido e inyección.
• Pruebas de arranque y carga.
• Comparación de señales de sincronismo.
• Análisis eléctrico de CAN y LIN.
• Mantenimiento y capacitación técnica automotriz.

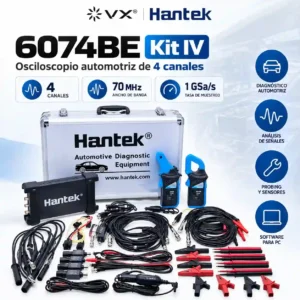

Contenido

• 1 osciloscopio automotriz Hantek 6074BE.
• 1 maletín rígido de aluminio.
• 4 juegos de pinzas grandes HT18A.
• 4 juegos de puntas de prueba HT19.

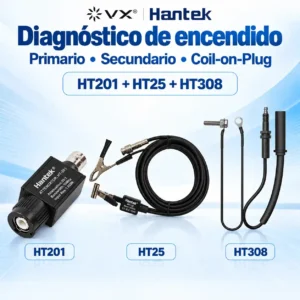

• 4 atenuadores Hantek HT201 20:1.
• 4 sondas de encendido HT25.
• 4 cables de prueba automotriz HT30A.
• 1 juego de cables breakout HT301.
• 1 set de sondas de back-probing HT307.
• 4 extensiones Coil-on-Plug HT308.
• 2 cables con pinzas cocodrilo HT324.
• 1 pinza de corriente Hantek CC-65.
• 1 pinza de corriente Hantek CC-650.
• 1 cable USB para conexión y alimentación.
