Generador de Señales FNIRSI SG-003A 24 V 24 mA

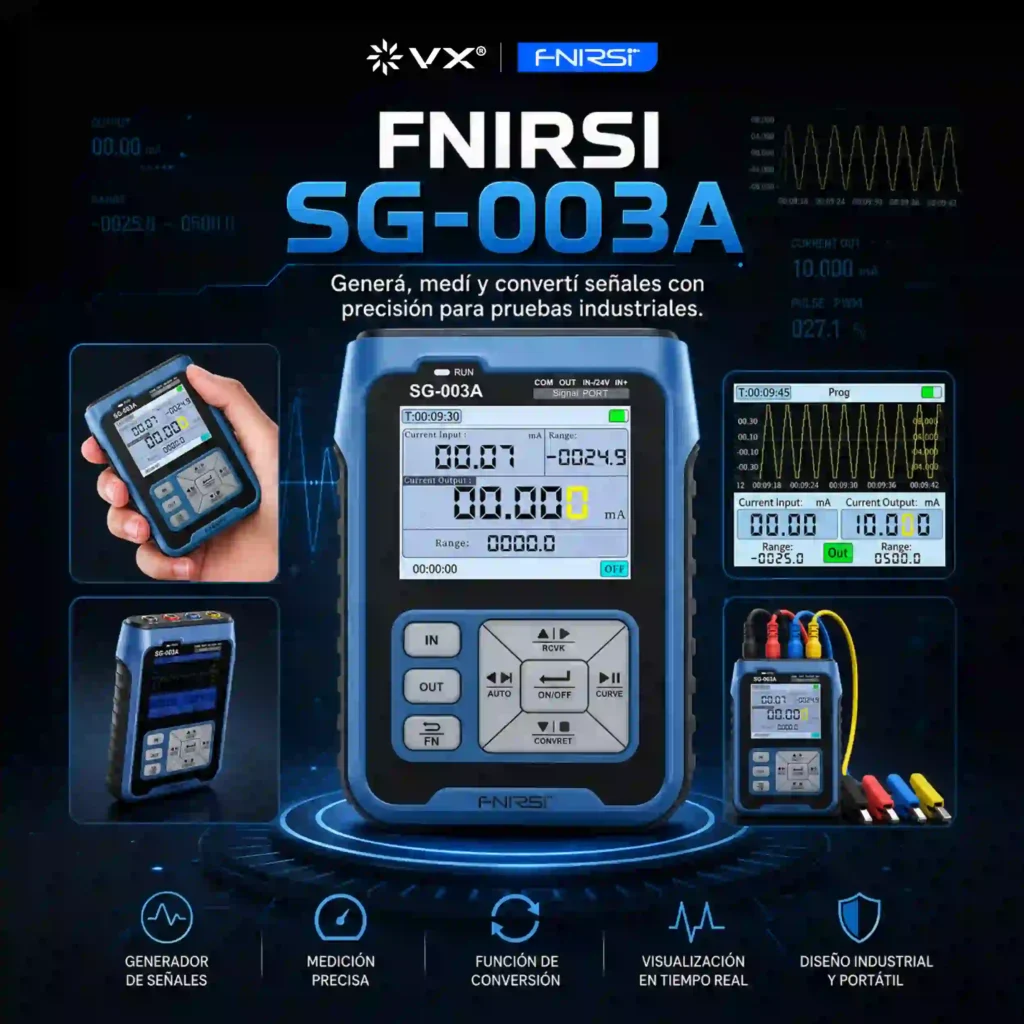

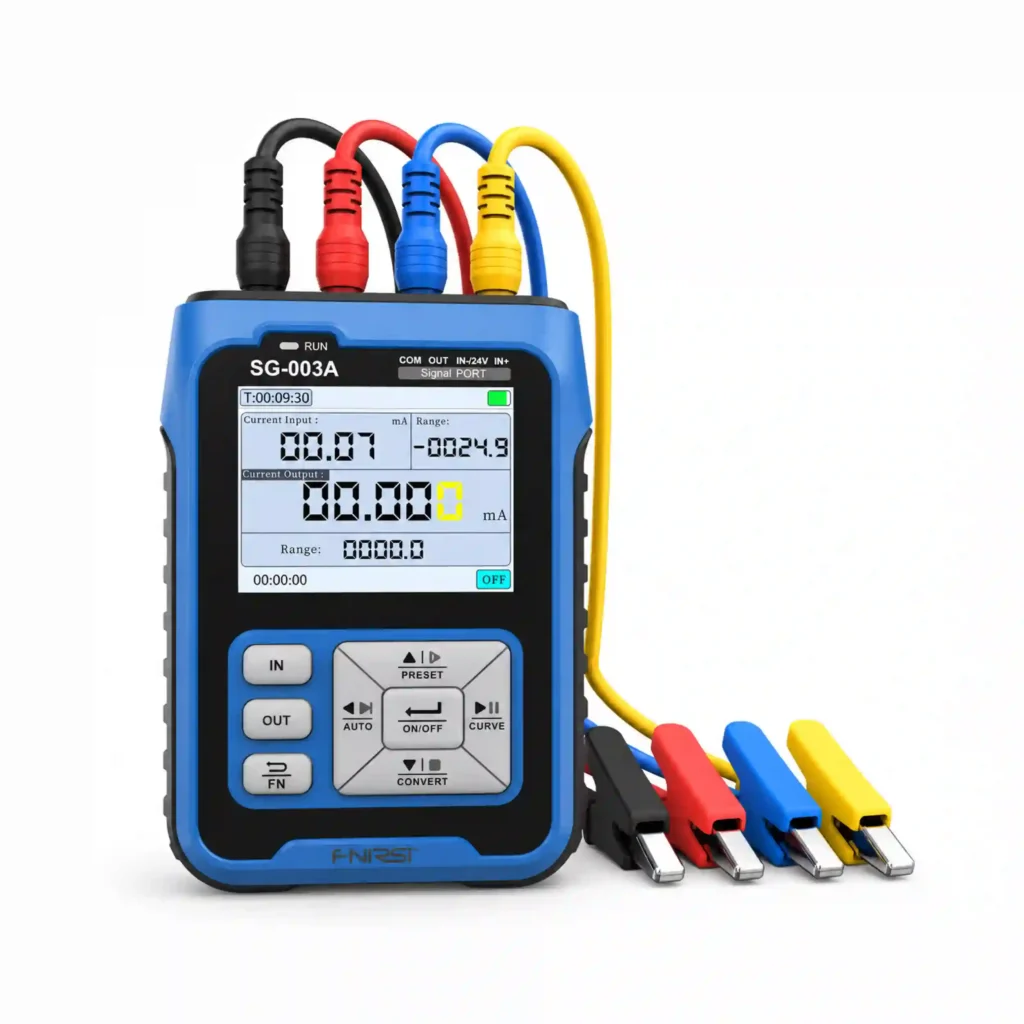

Generador de señales de proceso FNIRSI SG-003A

FNIRSI SG-003A es un generador y medidor portátil de señales de proceso para trabajos con PLC, instrumentación, válvulas eléctricas, lazos de corriente y señales analógicas de campo.

Permite generar y medir corriente y tensión, trabajar con salida activa o pasiva de 0 a 24 mA, salida de 0 a 24 V, frecuencia/PWM y fuente de lazo de 24 V para pruebas de instrumentación.

A diferencia de un generador arbitrario de laboratorio, el SG-003A está pensado para diagnóstico y simulación de señales industriales simples, con presets, curva en tiempo real, conversión de señal y comunicación RS485 Modbus.

Para quién conviene

Conviene si necesitás comprobar entradas analógicas de PLC, simular transmisores, probar válvulas o verificar señales de proceso en campo. Si necesitás termocupla, resistencia o RTD, corresponde subir al SG-004A; si necesitás senoidales de alta frecuencia, corresponde un TSG o DPG.

Características principales

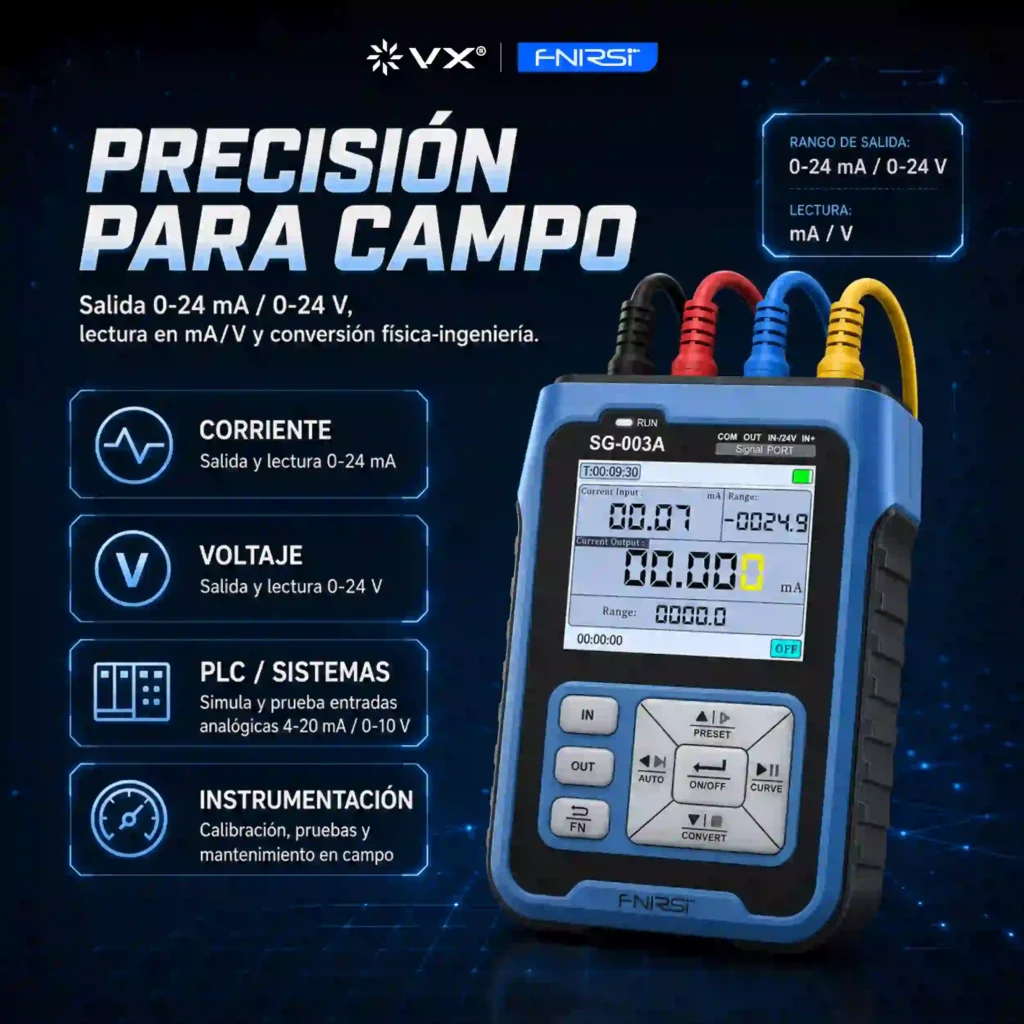

• Salida activa de corriente de 0 a 24 mA.
• Salida pasiva de corriente de 0 a 24 mA con alimentación externa de 0 a 30 V.
• Salida de tensión de 0 a 24 V.
• Entrada de corriente de 0 a 24 mA y entrada de tensión de 0 a 30 V.
• Salida de frecuencia/PWM de 0 a 9999 Hz.
• Fuente de lazo de 24 V para pruebas de transmisores.
• Cuatro grupos de valores preestablecidos para cambios rápidos.
• Conversión lineal entre entrada y salida.

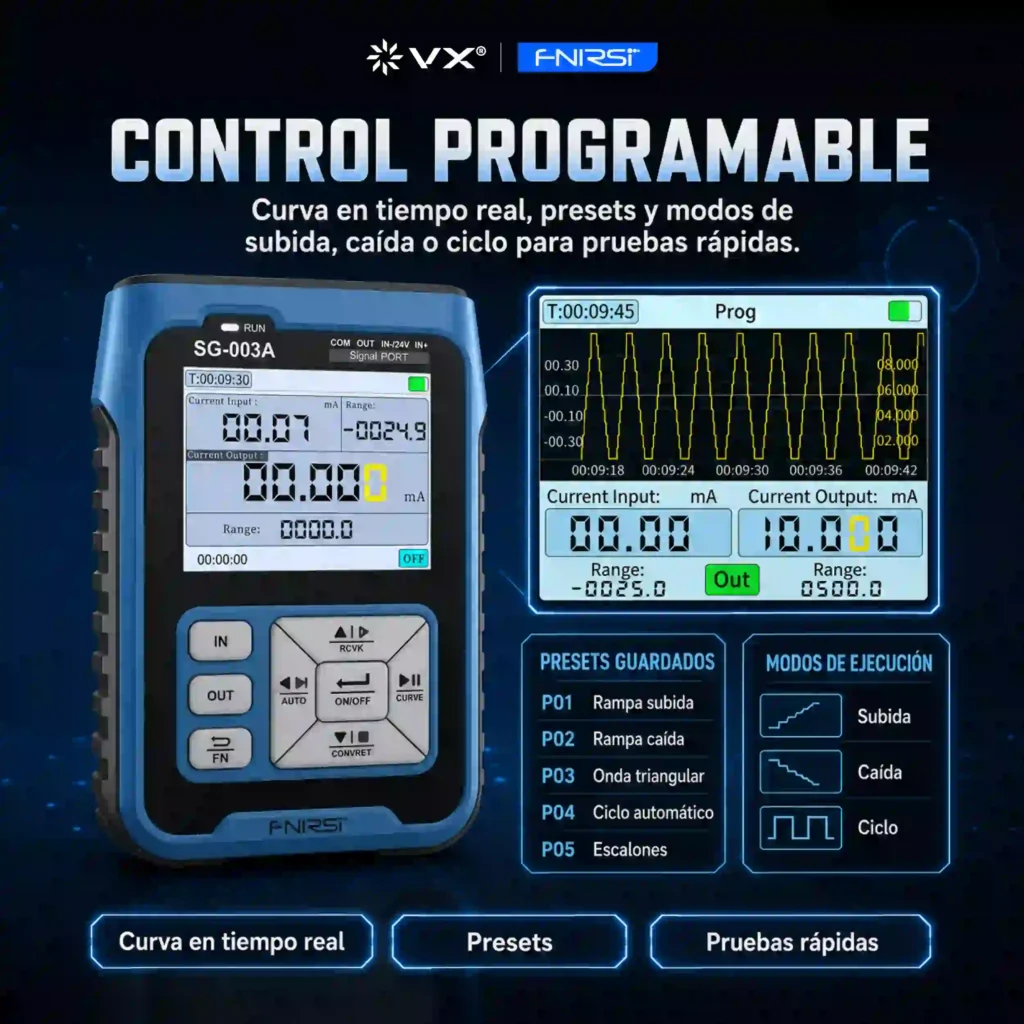

• Curva en tiempo real para observar variaciones de señal.
• RS485 Modbus, actualización por USB y batería interna de 3000 mAh.

Especificaciones técnicas

SG-003A o SG-004A: cuál elegir

Elegí el FNIRSI SG-003A si necesitás generar, medir o convertir señales de proceso 0-24 mA, 0-24 V y frecuencia/PWM para PLC, válvulas e instrumentación.

El FNIRSI SG-004A conviene si además necesitás termopar, mV, resistencia, termorresistencia, Modbus e historial más completo. Si buscás formas arbitrarias de laboratorio, compará con FNIRSI TSG3020. Ver familia en Generadores de Señales.

Aplicaciones recomendadas

Recomendado para mantenimiento industrial, prueba de entradas analógicas, simulación de transmisores 4-20 mA, verificación de salidas de PLC, revisión de válvulas, bancos de instrumentación y diagnóstico de señales de campo donde importan corriente, tensión y frecuencia de baja velocidad.

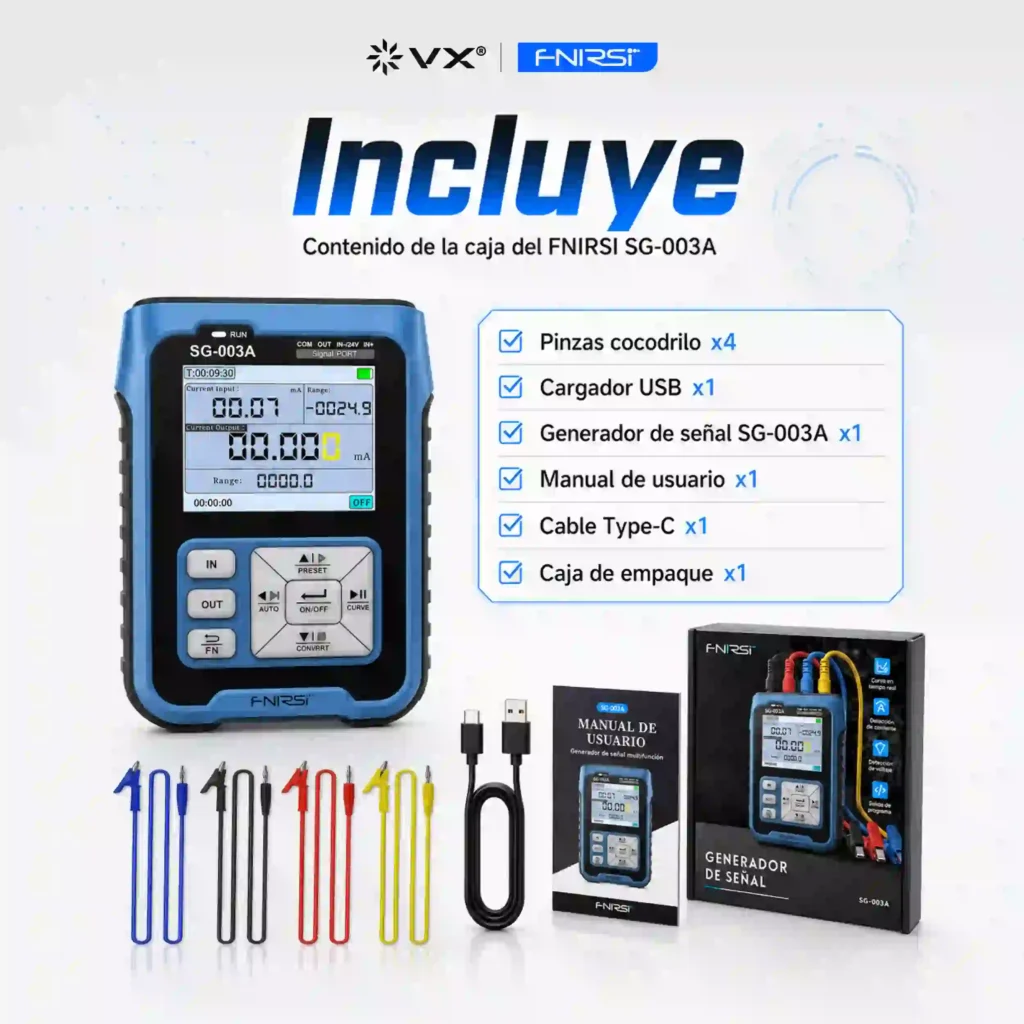

Contenido

• 1 x generador de señales FNIRSI SG-003A.
• 4 x cables de prueba.
• 1 x cable de carga USB-C.
• 1 x manual de usuario.

Uso correcto y limitaciones

• No es un generador de funciones de alta frecuencia; su campo de uso es proceso, corriente, tensión y PWM hasta 9999 Hz.
• La salida pasiva de corriente requiere alimentación externa dentro del rango permitido.
• La entrada de tensión publicada llega a 30 V; no superar los límites del equipo ni del sistema bajo prueba.
• Verificar polaridad y tipo de modo antes de conectar a una entrada o salida de PLC.
• Para termocupla, resistencia o RTD, elegir SG-004A.

Preguntas frecuentes

¿Puede simular una señal 4-20 mA?

Sí. Permite trabajar dentro del rango 0-24 mA, por lo que cubre señales 4-20 mA activas o pasivas según conexión y alimentación.

¿Sirve para PLC?

Sí. Está orientado a pruebas de PLC, instrumentación de proceso y válvulas, con corriente, tensión, PWM y comunicación RS485 Modbus.

¿Mide termocuplas?

No. Para termocupla, resistencia o RTD corresponde el FNIRSI SG-004A.
