FNIRSI TSG3020: generador de funciones y formas arbitrarias de 2 canales, 30 MHz, 200 MSa/s y 14 bits para banco técnico y enseñanza.
Ver características

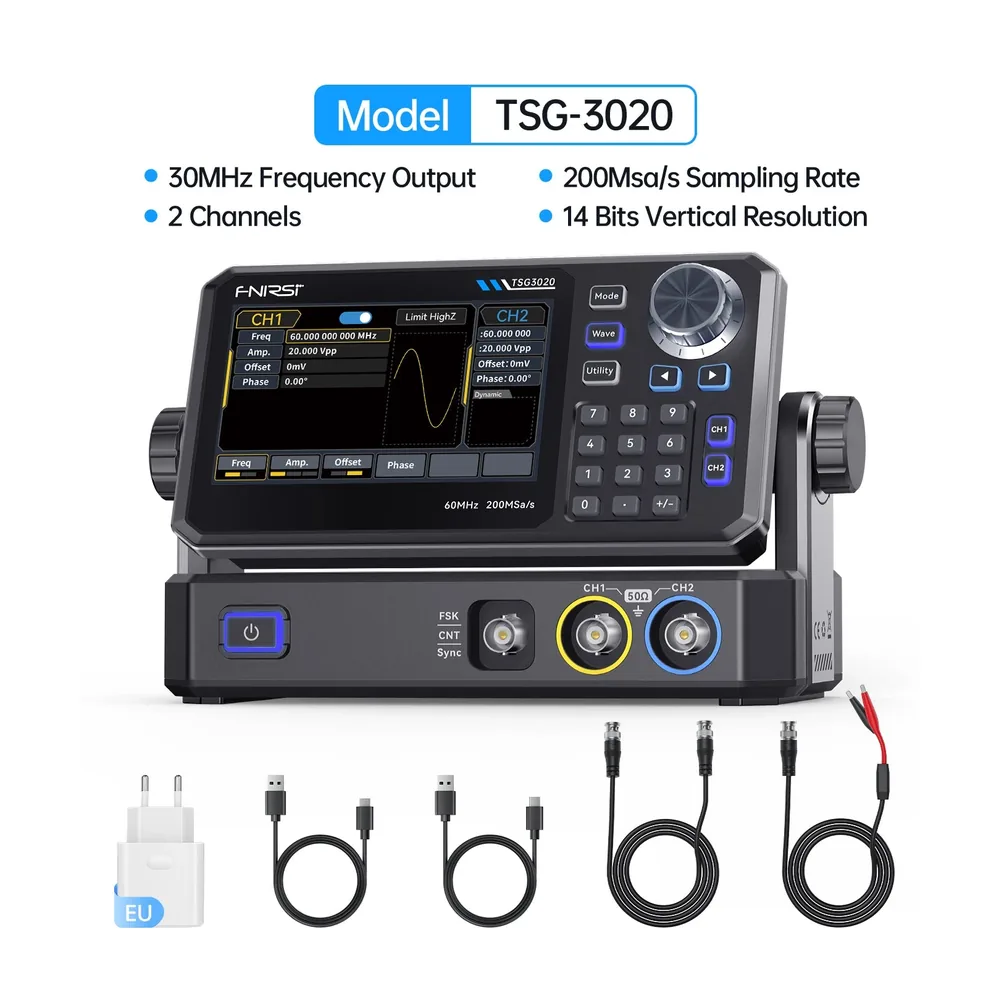

El FNIRSI TSG3020 es un generador de funciones y formas arbitrarias de dos canales para crear señales de prueba en laboratorio, desarrollo, educación técnica y reparación electrónica.
Trabaja con tecnología DDS, muestreo de 200 MSa/s y resolución vertical de 14 bits. En esta versión, el límite de frecuencia de salida es 30 MHz, con control independiente de canal, amplitud, offset, fase, ciclo de trabajo y parámetros de barrido.
Es una opción práctica cuando se necesitan señales estándar, modulación y formas arbitrarias sin pasar a un generador de banco de gama superior. El TSG3020 se diferencia por la misma plataforma de trabajo de dos canales con límite de salida de 30 MHz.
Conviene para técnicos, docentes, laboratorios de electrónica y desarrolladores que necesitan excitar circuitos, verificar etapas analógicas, generar patrones repetibles, probar filtros o simular señales. No reemplaza a un calibrador de proceso 0-24 mA/0-24 V ni a un generador de banco de 120 MHz; para esos usos corresponden las líneas SG o DPG.
| Marca | FNIRSI |
|---|---|
| Modelo | TSG3020 |
| SKU | FNI-TSG3020 |
| Tipo de producto | Generador de funciones y formas arbitrarias |
| Canales | 2 |
| Frecuencia máxima | 30 MHz |
| Muestreo | 200 MSa/s |
| Resolución vertical | 14 bits |
| Tecnología | DDS |
| Formas de onda | Senoidal, cuadrada, rampa, pulso, ruido, DC y arbitraria |
| Amplitud High-Z | 2 mVpp a 20 Vpp por debajo de 10 MHz; 2 mVpp a 10 Vpp por encima de 10 MHz |
| Amplitud 50 ohm | 1 mVpp a 10 Vpp por debajo de 10 MHz; 1 mVpp a 5 Vpp por encima de 10 MHz |
| Modulación | AM, FM, PM, FSK, ASK y PSK |
| Barrido | Lineal/logarítmico, 1 ms a 500 s |
| Contador | 100 mHz a 100 MHz, nivel TTL |
| Pantalla | TFT táctil de 4.3 pulgadas |
| Alimentación | USB-C 5 V 2 A |
Elegí el FNIRSI TSG3020 si buscás un generador de funciones/arbitrario de 2 canales, 30 MHz, 200 MSa/s y 14 bits para banco técnico, enseñanza y pruebas generales.
El FNIRSI TSG6020 conviene si necesitás 60 MHz. El FNIRSI DPG-1122 es la opción de mayor margen: 120 MHz y 1.2 GSa/s. Para simulación de proceso, revisá el FNIRSI SG-003A. Ver familia en Generadores de Señales.
Recomendado para pruebas de audio y baja/RF según rango, respuesta de filtros, enseñanza de formas de onda, verificación de amplificadores, simulación de sensores, pruebas de PWM, caracterización de entradas digitales y generación de señales repetibles para bancos de reparación.
La diferencia comercial principal es el límite de frecuencia: TSG3020 llega a 30 MHz y TSG6020 llega a 60 MHz. Ambos comparten enfoque de dos canales, muestreo de 200 MSa/s y resolución de 14 bits.
Sí. Permite trabajar con onda cuadrada/pulso y ajustar parámetros como frecuencia, duty y bordes dentro de las capacidades del equipo.
No. Es un generador de funciones/arbitrario. Para señales de proceso, corriente, tensión industrial o termocupla corresponde revisar la línea SG.
También podés ver otros generadores de señales para banco técnico, laboratorio, educación y desarrollo electrónico.
También podés ver más opciones en Generadores de Señales.
