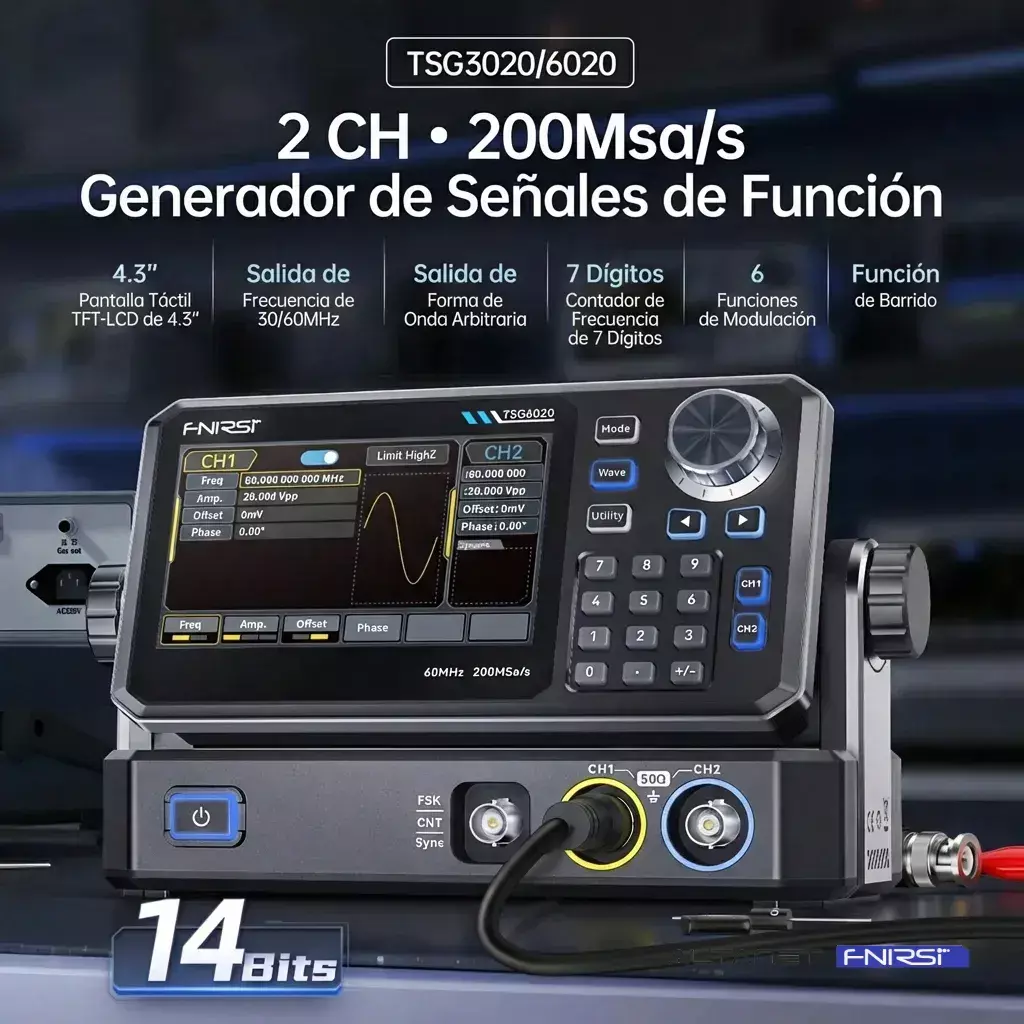

FNIRSI TSG6020: generador de funciones y formas arbitrarias de 2 canales, 60 MHz, 200 MSa/s y 14 bits para laboratorio, desarrollo y pruebas electrónicas.
Ver características

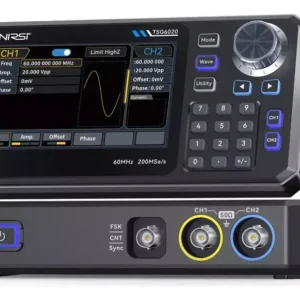

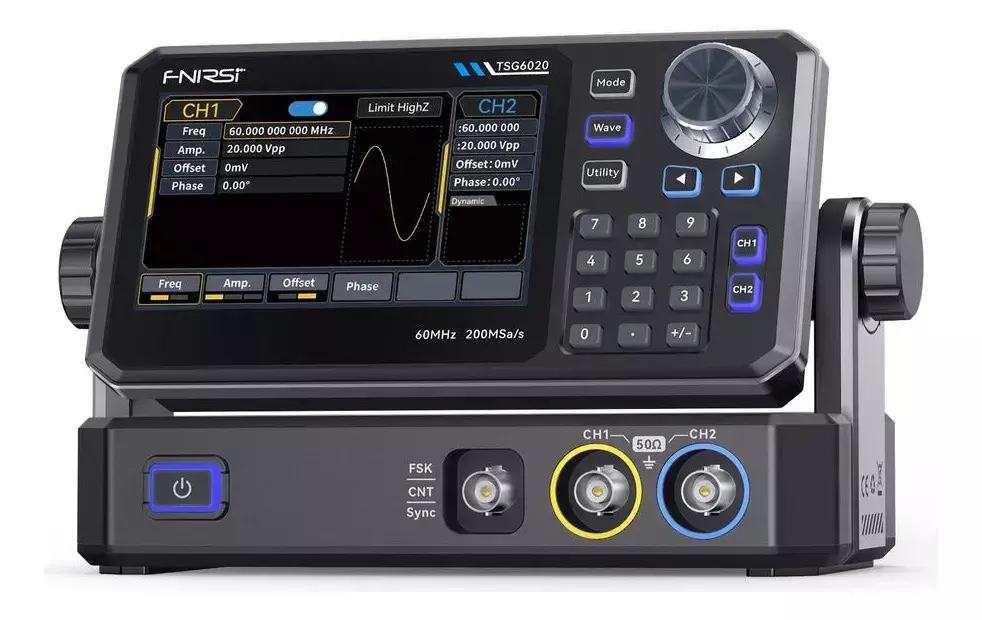

El FNIRSI TSG6020 es un generador de funciones y formas arbitrarias de dos canales para crear señales de prueba en laboratorio, desarrollo, educación técnica y reparación electrónica.
Trabaja con tecnología DDS, muestreo de 200 MSa/s y resolución vertical de 14 bits. En esta versión, el límite de frecuencia de salida es 60 MHz, con control independiente de canal, amplitud, offset, fase, ciclo de trabajo y parámetros de barrido.
Es una opción práctica cuando se necesitan señales estándar, modulación y formas arbitrarias sin pasar a un generador de banco de gama superior. El TSG6020 se diferencia por mayor margen de frecuencia para ensayos de comunicación, filtros y respuesta de circuitos hasta 60 MHz.
Conviene para técnicos, docentes, laboratorios de electrónica y desarrolladores que necesitan excitar circuitos, verificar etapas analógicas, generar patrones repetibles, probar filtros o simular señales. No reemplaza a un calibrador de proceso 0-24 mA/0-24 V ni a un generador de banco de 120 MHz; para esos usos corresponden las líneas SG o DPG.
| Marca | FNIRSI |
|---|---|
| Modelo | TSG6020 |
| SKU | FNI-TSG6020 |
| Tipo de producto | Generador de funciones y formas arbitrarias |
| Canales | 2 |
| Frecuencia máxima | 60 MHz |
| Muestreo | 200 MSa/s |
| Resolución vertical | 14 bits |
| Tecnología | DDS |
| Formas de onda | Senoidal, cuadrada, rampa, pulso, ruido, DC y arbitraria |
| Amplitud High-Z | 2 mVpp a 20 Vpp por debajo de 10 MHz; 2 mVpp a 10 Vpp por encima de 10 MHz |
| Amplitud 50 ohm | 1 mVpp a 10 Vpp por debajo de 10 MHz; 1 mVpp a 5 Vpp por encima de 10 MHz |
| Modulación | AM, FM, PM, FSK, ASK y PSK |
| Barrido | Lineal/logarítmico, 1 ms a 500 s |
| Contador | 100 mHz a 100 MHz, nivel TTL |
| Pantalla | TFT táctil de 4.3 pulgadas |
| Alimentación | USB-C 5 V 2 A |
Elegí el FNIRSI TSG6020 si necesitás un generador de funciones/arbitrario de 2 canales con 60 MHz, 200 MSa/s y 14 bits para laboratorio, desarrollo y pruebas electrónicas.
El FNIRSI TSG3020 conviene si 30 MHz alcanza. El FNIRSI DPG-1122 sube a banco de 120 MHz, 1.2 GSa/s y pantalla táctil. Para señales de proceso, mirá el FNIRSI SG-004A. Más opciones en Generadores de Señales.
Recomendado para pruebas de audio y baja/RF según rango, respuesta de filtros, enseñanza de formas de onda, verificación de amplificadores, simulación de sensores, pruebas de PWM, caracterización de entradas digitales y generación de señales repetibles para bancos de reparación.
La diferencia comercial principal es el límite de frecuencia: TSG3020 llega a 30 MHz y TSG6020 llega a 60 MHz. Ambos comparten enfoque de dos canales, muestreo de 200 MSa/s y resolución de 14 bits.
Sí. Permite trabajar con onda cuadrada/pulso y ajustar parámetros como frecuencia, duty y bordes dentro de las capacidades del equipo.
No. Es un generador de funciones/arbitrario. Para señales de proceso, corriente, tensión industrial o termocupla corresponde revisar la línea SG.
También podés ver otros generadores de señales para banco técnico, laboratorio, educación y desarrollo electrónico.
También podés ver más opciones en Generadores de Señales.
